MÁY NÉN KHÍ KHÔNG DẦU

tải tài liệu

đề mục, tên việc tải về
MÁY NÉN KHÍ KHÔNG DẦU

MÁY NÉN KHÍ KHÔNG DẦU

TÍNH NĂNG VÀ ƯU ĐIỂM

Lắp đặt Động cơ 2,2 – 500 kW/3 – 670 mã lực.

Phạm vị lưu lượng không khí nén (FAD) 0.22~86.01 m3/min

Áp lực 2.5 – 10.0 bar

Thiết bị có tiếng ồn thấp, sạch sẽ, tiết kiệm năng lượng, hiệu suất cao

Phương thức không dầu 100% (cấp 0)

Truyền tải không khí nhiều hơn 11-15% so với các thiết kế tương tự không có động cơ bổ sung

Độ bền và tuổi thọ tuyệt vời

NGUYÊN LÝ HOẠT ĐỘNG

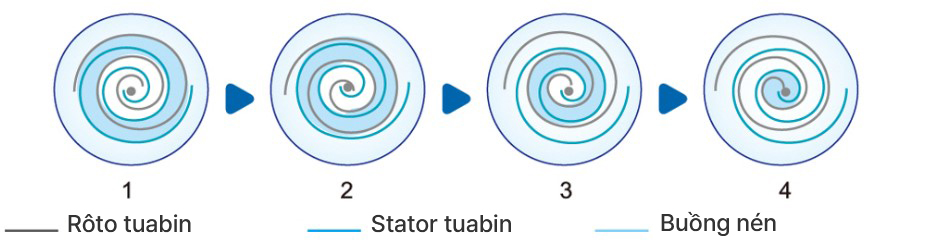

Khi Rôto tua bin quay theo thứ tự như trong hình 1-2-3-4 phía dưới, không khí bị hút vào khoảng trống giữa stato tua bin và rôto tua bin và thể tích của buồng nén hình lưỡi liềm (điểm đối xứng) giảm dần. Lúc này, khí nén được thải ra qua cửa thoát khí của ngăn trung tâm.

THÔNG SỐ KỸ THUẬT

Loại hình Áp suất vận hành tối đa Dung tích FAD* Công suất động cơ được lắp đặt Không có cụm đầu nén (air-end) Đường kích ống thoát khí Độ ồn** Kích thước (mm) Trọng lượng
50 Hz 60Hz
bar(g) psig ㎥/min cfm ㎥/min cfm kW hp Đơn vị inch [dB(A)] Dài Rộng Cao kg
DWW-2 7.0 102 0.25 9 0.24 8 2.2 3 1 Rc1/2" 65 775 500 838 230
8.0 116 0.24 8 0.23 8 2.2 3 Rc1/2" 65 775 500 838 230
10.0 145 0.22 8 0.21 7 2.2 3 Rc1/2" 65 775 500 838 230
DWW-3 7.0 102 0.40 14 0.43 15 3.7 5 1 Rc1/2" 65 775 500 838 230
8.0 116 0.39 14 0.40 14 3.7 5 Rc1/2" 65 775 500 838 230
10.0 145 0.37 13 0.37 13 3.7 5 Rc1/2" 65 775 500 838 230
DWW-5 7.0 102 0.59 21 0.47 16 5.5 7.5 2 Rc1" 68 890 600 930 360
8.0 116 0.59 21 0.46 16 5.5 7.5 Rc1" 68 890 600 930 360
10.0 145 0.54 19 0.42 15 5.5 7.5 Rc1" 68 890 600 930 360
DWW-7 7.0 102 0.80 28 0.86 30 7.5 10 2 Rc1" 68 1150 760 1020 360
8.0 116 0.78 28 0.80 28 7.5 10 Rc1" 68 1150 760 1020 360
10.0 145 0.74 26 0.74 26 7.5 10 Rc1" 68 1150 760 1020 360
DWW-11 7.0 102 1.17 41 1.26 44 11 15 3 Rc1" 70 1100 800 1100 485
8.0 116 1.17 41 1.20 42 11 15 Rc1" 70 1100 800 1100 485
10.0 145 1.07 38 1.10 39 11 15 Rc1" 70 1100 800 1100 485
DWW-16 7.0 102 1.76 62 1.73 61 16 20 4 Rc1" 70 1250 900 1700 750
8.0 116 1.76 62 1.61 57 16 20 Rc1" 70 1250 900 1700 750
10.0 145 1.61 57 1.47 52 16 20 Rc1" 70 1250 900 1700 750
DWW-18 7.0 102 2.00 71 2.07 73 18.5 25 5 Rc1" 72 1800 1100 1320 700
8.0 116 1.95 69 1.97 70 18.5 25 Rc1" 72 1800 1100 1320 700
10.0 145 1.84 65 1.81 64 18.5 25 Rc1" 72 1800 1100 1320 700
DWW-22 7.0 102 2.35 83 2.53 89 22 30 6 Rc1" 72 1250 900 1920 800
8.0 116 2.35 83 2.41 85 22 30 Rc1" 72 1250 900 1920 800
10.0 145 2.15 76 2.21 78 22 30 Rc1" 72 1250 900 1920 800
DWW-30 7.0 102 3.20 113 3.44 121 30 40 8 Rc1-1/4" 75 1800 1100 1820 1100
8.0 116 3.12 110 3.28 116 30 40 Rc1-1/4" 75 1800 1100 1820 1100
10.0 145 2.95 104 3.01 106 30 40 Rc1-1/4" 75 1800 1100 1820 1100
DWW-37 7.0 102 4.00 141 4.25 150 37 50 10 Rc1-1/2" 75 1800 1100 2080 1400
8.0 116 3.89 138 4.05 143 37 50 Rc1-1/2" 75 1800 1100 2080 1400
10.0 145 3.68 130 3.72 131 37 50 Rc1-1/2" 75 1800 1100 2080 1400

*) FAD theo phụ lục C ISO 1217:2009: Áp suất nạp tuyệt đối 1 bar (a), nhiệt độ làm mát và nạp khí 20 độ C

**) Điều kiện hoạt động ở độ ồn, áp suất vận hành tối đa và tốc độ tối đa theo ISO 2151 và tiêu chuẩn cơ bản ISO 9614-2; Dung sai: ±3dB(A)

Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.

Máy nén khí trục vít khô không dầu

TÍNH NĂNG VÀ ƯU ĐIỂM

Linh kiện ốc vít hiện đại

- Cụm đầu nén GHH chính hãng của Đức

- Nén 2 nấc

- Vòng bi SKF Thụy Điển chất lượng tuyệt vời

Hệ thống giám sát và điều khiển màn hình cảm ứng chuyên nghiệp

- Xác định trạng thái hiệu suất tổng thể của hệ thống, bao gồm chỉ báo trạng thái dịch vụ phòng ngừa và sự cố hoạt động lỗi hoặc chức năng dừng an toàn.

- Tích hợp tất cả các chức năng giám sát và điều khiển vào một giao diện và hiển thị trên LDC bằng nhiều ngôn ngữ

- Phạm vi thông tin rộng

Linh kiện điện

- Linh kiện điện Schneider được chế tạo theo gói chính hãng có độ an toàn và độ tin cậy cao.

Ống cấp dầu và ống dẫn khí bằng thép không gỉ

- Khả năng chịu nhiệt độ cao (400C=752F), khả năng chịu nhiệt độ thấp (-270C=-518F), khả năng chịu áp suất cao

- Tuổi thọ cực cao (80 năm), không rò rỉ và không cần bảo trì

Bộ lọc không khí tuyệt vời

- Hệ thống lọc và loại bỏ bụi hai giai đoạn với hiệu suất 99,9% ngay cả trong môi trường cần bộ lọc không khí xuất sắc và hiệu suất cao.

- Tuổi thọ của các bộ phận và linh kiện máy nén dài, chất lượng không khí tuyệt vời

Động cơ truyền động hiệu suất cao cao cấp

- Động cơ IP54/IP55 (cách nhiệt cấp F) làm mát bằng quạt loại khép kín hoàn toàn, hiệu suất cao (TEFC) bảo vệ chống bụi và hóa chất.

- Có thể hoạt động ổn định trong thời gian dài ngay cả trong môi trường khắc nghiệt lên tới 55 độ C (131F)

THÔNG SỐ KỸ THUẬT TƯƠNG ỨNG VỚI MODEL 7.0~10.0BAR

Model Áp suất vận hành tối đa Dung tích FAD* Công suất động cơ lắp đặt Phương thức làm mát Noise Level** Dimensions(mm) Weight Đường kính ống xả khí
50 Hz 60Hz
bar(g) psig ㎥/min cfm ㎥/min cfm kW hp [dB(A)] Dài Rộng Cao kg
DWW-45 7.0 102 7.70 272 7.16 253 45 60 Làm mát bằng không khí
W - Làm mát bằng nước		 80 2500 1600 2080 2090 DN50
8.0 116 6.73 238 6.48 229 45 60 80 2500 1600 2080 2090 DN50
10.0 145 5.10 180 5.37 189 45 60 80 2500 1600 2080 2090 DN50
DWW-55 7.0 102 9.60 339 8.87 313 55 75 80 2500 1600 2080 2600 DN50
8.0 116 8.94 316 8.25 291 55 75 80 2500 1600 2080 2600 DN50
10.0 145 7.78 275 7.10 251 55 75 80 2500 1600 2080 2600 DN50
DWW-75 7.0 102 12.12 428 12.60 445 75 100 82 2500 1600 2080 2800 DN50
8.0 116 12.10 428 12.34 436 75 100 82 2500 1600 2080 2800 DN50
10.0 145 11.10 392 10.43 368 75 100 82 2500 1600 2080 2800 DN50
DWW-75W 7.0 102 12.12 428 12.60 445 75 100 82 2300 1600 1790 2850 DN50
8.0 116 12.10 428 12.34 436 75 100 82 2300 1600 1790 2850 DN50
10.0 145 11.10 392 10.43 368 75 100 82 2300 1600 1790 2850 DN50
DWW-90 7.0 102 13.13 464 14.62 516 90 120 82 2500 1600 2080 3000 DN50
8.0 116 13.11 463 14.60 515 90 120 82 2500 1600 2080 3000 DN50
10.0 145 13.00 459 12.86 454 90 120 82 2500 1600 2080 3000 DN50
DWW-90W 7.0 102 13.13 464 14.62 516 90 120 82 2300 1600 1790 2850 DN50
8.0 116 13.11 463 14.60 515 90 120 82 2300 1600 1790 2850 DN50
10.0 145 13.00 459 12.86 454 90 120 82 2300 1600 1790 2850 DN50
DWW-110 7.0 102 19.50 689 17.50 618 110 150 85 2800 1800 1860 3300 DN65
8.0 116 18.31 647 17.47 617 110 150 85 2800 1800 1860 3300 DN65
10.0 145 16.00 565 15.41 544 110 150 85 2800 1800 1860 3300 DN65
DWW-110W 7.0 102 19.50 689 17.50 618 110 150 85 2800 1800 1860 3300 DN65
8.0 116 18.31 647 17.47 617 110 150 85 2800 1800 1860 3300 DN65
10.0 145 16.00 565 15.41 544 110 150 85 2800 1800 1860 3300 DN65
DWW-132 7.0 102 23.00 813 23.29 822 132 175 85 2800 1800 1860 3450 DN65
8.0 116 21.66 765 23.27 822 132 175 85 2800 1800 1860 3450 DN65
10.0 145 19.44 687 20.46 723 132 175 85 2800 1800 1860 3450 DN65
DWW-132W 7.0 102 23.00 813 23.29 822 132 175 85 2800 1800 1860 3450 DN65
8.0 116 21.66 765 23.27 822 132 175 85 2800 1800 1860 3450 DN65
10.0 145 19.44 687 20.46 723 132 175 85 2800 1800 1860 3450 DN65
DWW-160 7.0 102 26.30 929 27.28 963 160 215 85 2800 1800 1860 3550 DN65
8.0 116 26.23 927 27.26 962 160 215 85 2800 1800 1860 3550 DN65
10.0 145 23.00 813 26.38 931 160 215 85 2800 1800 1860 3550 DN65
DWW-160W 7.0 102 26.30 929 27.28 963 160 215 85 2800 1800 1860 3550 DN65
8.0 116 26.23 927 27.26 962 160 215 85 2800 1800 1860 3550 DN65
10.0 145 23.00 813 26.38 931 160 215 85 2800 1800 1860 3550 DN65

*) FAD phụ lục C ISO 1217:2009: Áp suất nạp tuyệt đối 1 bar (a), nhiệt độ làm mát và nạp khí 20 độ C.

**) Điều kiện hoạt động ở độ ồn, áp suất vận hành tối đa và tốc độ tối đa theo ISO 2151 và tiêu chuẩn cơ bản ISO 9614-2; Dung sai: ±3dB(A)

***) Không có nội dung tương ứng

****) Cũng có thể sử dụng với model VSD

Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.

Thông số kỹ thuật tương ứng với model 7.0~10.0bar

Model Áp suất vận hành tối đa Dung tích FAD* Công suất động cơ lắp đặt 50Hz Phương thức làm mát Độ ồn** Kích thước (mm) Trọng lượng Đường kính ống xả khí
50 Hz 60Hz
bar(g) psig ㎥/min cfm ㎥/min cfm kW hp [dB(A)] Dài Rộng Cao kg
DWW-185 7.0 102 29.17 1031 31.20 1102 185 250 Làm mát bằng không khí
W - Làm mát bằng nước		 85 2800 1800 1860 3950 DN65
8.0 116 29.13 1029 31.04 1096 185 250 85 2800 1800 1860 3950 DN65
10.0 145 26.23 927 29.16 1030 185 250 85 2800 1800 1860 3950 DN65
DWW-185W 7.0 102 29.17 1031 31.20 1102 185 250 85 2800 1800 1860 3950 DN65
8.0 116 29.13 1029 31.04 1096 185 250 85 2800 1800 1860 3950 DN65
10.0 145 26.23 927 29.16 1030 185 250 85 2800 1800 1860 3950 DN65
DWW-200W 7.0 102 35.00 1237 34.82 1229 200 270 88 3400 1900 2200 4500 DN100
8.0 116 32.60 1152 34.78 1228 200 270 88 3400 1900 2200 4500 DN100
10.0 145 29.05 1027 28.42 1004 200 270 88 3400 1900 2200 4500 DN100
DWW-220W 7.0 102 37.63 1330 37.35 1319 220 300 88 3400 1900 2200 5000 DN100
8.0 116 35.10 1240 37.30 1317 220 300 88 3400 1900 2200 5000 DN100
10.0 145 32.39 1145 31.30 1105 220 300 88 3400 1900 2200 5000 DN100
DWW-250W 7.0 102 45.20 1597 44.27 1563 250 350 90 3400 1900 2200 5200 DN100
8.0 116 41.64 1472 44.24 1562 250 350 90 3400 1900 2200 5200 DN100
10.0 145 37.32 1319 37.20 1314 250 350 90 3400 1900 2200 5200 DN100
DWW-280W 7.0 102 45.50 1608 47.25 1668 280 375 92 3400 2200 2200 6400 DN100
8.0 116 45.44 1606 47.21 1667 280 375 92 3400 2200 2200 6400 DN100
10.0 145 41.56 1469 41.23 1456 280 375 92 3400 2200 2200 6400 DN100
DWW-315W 7.0 102 50.09 1770 52.30 1847 315 425 92 3400 2200 2200 6700 DN100
8.0 116 50.06 1769 52.27 1846 315 425 92 3400 2200 2200 6700 DN100
10.0 145 45.37 1603 46.60 1645 315 425 92 3400 2200 2200 6700 DN100
DWW-355W 7.0 102 56.96 2011 56.84 2007 355 475 92 5000 2200 2500 9800 DN125
8.0 116 56.86 2008 56.74 2003 355 475 92 5000 2200 2500 9800 DN125
10.0 145 49.98 1765 50.32 1777 355 475 92 5000 2200 2500 9800 DN125
DWW-400W 7.0 102 67.36 2378 69.55 2456 400 535 92 5000 2200 2500 9800 DN125
8.0 116 67.27 2375 69.45 2452 400 535 92 5000 2200 2500 9800 DN125
10.0 145 56.65 2000 56.55 1997 400 535 92 5000 2200 2500 9800 DN125
DWW-450W 7.0 102 78.07 2757 81.66 2883 450 600 92 5000 2200 2500 9800 DN125
8.0 116 77.98 2753 N/A N/A 450 600 92 5000 2200 2500 9800 DN125
10.0 145 67.10 2369 69.29 2447 450 600 92 5000 2200 2500 9800 DN125
DWW-500W 7.0 102 86.01 3037 N/A N/A 500 670 92 5000 2200 2500 9800 DN125
8.0 116 85.92 3034 81.58 2881 500 670 92 5000 2200 2500 9800 DN125
10.0 145 77.82 2748 N/A N/A 500 670 92 5000 2200 2500 9800 DN125

*) FAD phụ lục C ISO 1217:2009: Áp suất nạp tuyệt đối 1 bar (a), nhiệt độ làm mát và nạp khí 20 độ C.

**) Điều kiện hoạt động ở độ ồn, áp suất vận hành tối đa và tốc độ tối đa theo ISO 2151 và tiêu chuẩn cơ bản ISO 9614-2; Dung sai: ±3dB(A)

***) Không có nội dung tương ứng

****) Cũng có thể sử dụng với model VSD

Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.

THÔNG SỐ KỸ THUẬT TƯƠNG ỨNG VỚI MODEL 2.5~3.0BAR

Model Áp suất vận hành tối đa 50Hz Dung tích FAD* Công suất động cơ lắp đặt Phương thức làm mát Noise Level** Kích thước (mm) Trọng lượng Đường kính ống xả khí [dB(A)]
50 Hz 60Hz
bar(g) psig ㎥/min cfm ㎥/min cfm kW hp [dB(A)] Dài Rộng Cao kg
DWL-55-2 2.5 37 15.33 541 14.44 510 55 75 Làm mát bằng không khí
W - Làm mát bằng nước		 69 2400 1800 1700 2630 DN80
DWL-55-3 3.0 44 12.78 451 10.85 383 55 75 69 2400 1800 1700 2630 DN80
DWL-75-2 2.5 37 19.92 703 20.35 719 75 100 69 2400 1800 1700 2850 DN80
DWL-75-3 3.0 44 16.30 576 15.87 560 75 100 69 2400 1800 1700 2850 DN80
DWL-90-2 2.5 37 26.07 921 26.45 934 90 120 72 2400 1800 1700 2850 DN80
DWL-90-3 3.0 44 19.54 690 19.49 688 90 120 72 2400 1800 1700 2850 DN80
DWL-110(W)-2 2.5 37 33.16 1171 29.90 1056 110 150 72 3000 2000 2000 3450 DN125
DWL-110(W)-3 3.0 44 25.60 904 23.92 845 110 150 72 2400 1800 1700 3450 DN80
DWL-132(W)-2 2.5 37 40.24 1421 40.98 1447 132 175 72 3000 2000 2000 3490 DN125
DWL-132(W)-3 3.0 44 27.23 961 29.43 1039 132 175 72 3000 2000 2000 3490 DN125
DWL-160(W)-2 2.5 37 49.42 1745 49.21 1738 160 215 76 3000 2000 2000 3540 DN125
DWL-160(W)-3 3.0 44 35.75 1262 34.98 1235 160 215 76 3000 2000 2000 3540 DN125
DWL-185(W)-2 2.5 37 55.18 1948 57.17 2019 185 250 79 3000 2000 2000 3640 DN125
DWL-185(W)-3 3.0 44 42.21 1490 44.16 1559 185 250 79 3000 2000 2000 3640 DN125

*) FAD phụ lục C ISO 1217:2009: Áp suất nạp tuyệt đối 1 bar (a), nhiệt độ làm mát và nạp khí 20 độ C.

**) Điều kiện hoạt động ở độ ồn, áp suất vận hành tối đa và tốc độ tối đa theo ISO 2151 và tiêu chuẩn cơ bản ISO 9614-2; Dung sai: ±3dB(A)

***) Cũng có thể sử dụng với model VSD

Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.

Thông số kỹ thuật của P-DNR202407-25 có thể thay đổi mà không cần thông báo trước. Không được sử dụng khí nén để thở khi chưa được làm sạch trước và phải tuân thủ luật pháp và tiêu chuẩn liên quan của địa phương.

Công ty cổ phần công nghệ tiết kiệm năng lượng Denair (Thượng Hải)

Công ty phân phối sản phẩm DenAir độc quyền tại Hàn Quốc

Công ty cổ phần I-SEM

Số 40, Đường Nonggongdanji 3-gil, quận Buk-gu, thành phố Ulsan
